Die Gleise unserer Vereinsanlage sind Märklingleise, das Dreileitersystem mit mittlerem Leiter, den Punktkontakten (PuKos) und den beiden Schienen links und rechts. An den PuKos liegt Digital+ und an den Schienen Digital-, wobei der Anschluss letztendlich egal ist, solange er einheitlich ist.

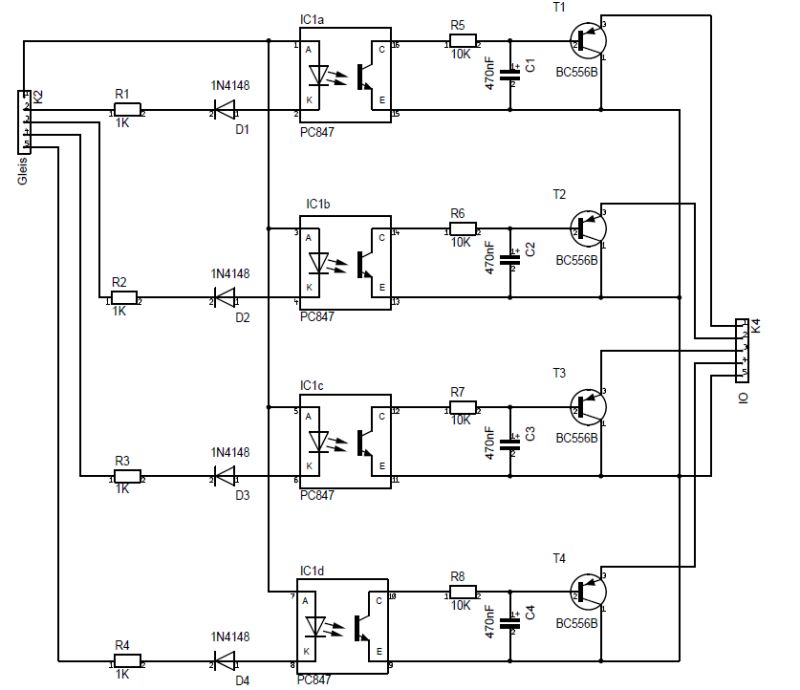

Unser Kurzschlussmelder ist in der Lage einen Kurzschluss zwischen der linken und der rechten Schiene zu erkennen. Dazu muss das meldende Schienenstück jeweils vorne und hinten des Meldeberichs isoliert werden. Dieses isolierte Stück wird mit einem Kabel zum Eingang (K2 Gleis) geführt. Die einfache Schaltung trennt die Meldung galvanisch vom Gleissystem und liefert am Ausgang (K4 IO) ein prozessortaugliches Signal.

Wir verwenden zahlreiche solcher Bausteine zur verlässlichen Rückmeldung unserer Anlage. Die Verlässlichkeit hängt von der Sauberkeit der Gleise und der Länge der Meldestrecke ab. Die sollte zumindest so lange sein, dass ein Achspaar sicheren Kontakt bieten kann. Wir empfehlen eine Wagen- / Loklänge.



KGBMSch V3

Menge Bezeichnung Index Link
4 1N4148 D1-D4 1N 4148
4 1K R1-R4 1/4W 1,0K
4 10K R5-R8 1/4W 10K
4 BC 556 T1-T4 BC 556B
4 0,47 uF C1-C4 Elko 470 nF
1 LTV 847 IC1 4-fach Optokoppler LTV 847
2 BL 5 K1, K2 Buchsenleiste, 36-polig (reicht für mehrere Platinen)
1 GS 16   IC-Sockel, 16-polig
4 DK 5mm   Distanzhülsen
